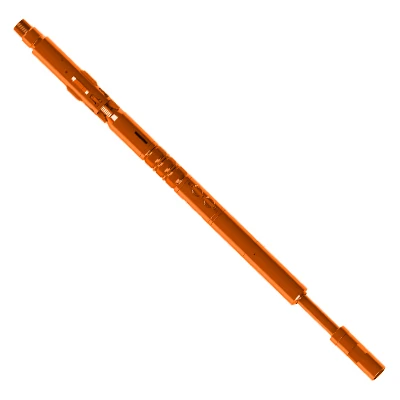

VS-2 taaskasutatava korpuse pakkija



TheVS-2 taaskasutatava korpuse pakkijaon täielikult avanev, allapandav tüüpi konksuga seinapakendaja, mis on mõeldud laia valiku nafta- ja gaasipuuraukude töötlemise ja tootmisseadmete jaoks.





• Täisavaga disain tagab piiramatu vedeliku voolu.
• Suure mahutavusega sisemine möödaviik minimeerib tihenduselementide libisemist ja nuppude libisemist.
• Hüdrauliliselt käitatavad nupud tagavad usaldusväärse ankurdamise.
• Tasakaalustatud kolvi konstruktsioon välistab torude liigse kaalu.
• Kõrge temperatuur ja kõrge rõhk, mis on ette nähtud nõudlikeks puuraukude tingimusteks.
• Taaskasutatav, mis võimaldab pakkerit vastavalt vajadusele asendada või ümber paigutada.



TheVS-2 taaskasutatava korpuse pakkijas on saadaval 7 - 16 OD-s. ümbris ja sellel on suur sisemine möödaviik läbi pakkija, mis on ühenduses pinnaga juhitava allalastava näotihendi tüüpi ventiiliga. Möödaviik tagab vedelike vaba voolu läbi pakkija töötamise, väljavõtmise ja tsirkulatsiooni ajal, vähendades seega oluliselt tihendielemendi nühkimist ja nuppude libisemist vitstest tuhmumist.

Neid tihendajaid kasutatakse juhul, kui eeldatakse suurt diferentsiaalrõhku pakkeri alt, ja hüdrauliliselt käitatavaid nuputüüpi libisemisi kasutatakse pakkeri kinnitamiseks ülespoole liikumise vastu. Sama hüdrauliline rõhk mõjub ka tasakaalukolvile, mis asub vahetult suletud näotihendi all.

Kolb liigub allapoole ja õlad kehal, tõmmates seega keha ja näo tihendit allapoole. See toiming kõrvaldab torustiku liigse raskuse, mis on vajalik möödaviigu suletuna hoidmiseks.



Korpuse OD	Korpuse kaal	Seadistusvahemik		Max Pakkija OD			Min. ID	Kahekordne	Temp.
		Min.	Max	Lükkamisrõngas	Kumm	Kaitsja
In.	naela/jalga	In.	In.	In.	In.	In.	In.
4 1/2	9.5-13.5	3.91	4.09	3.771	3.625	3.771	1.81	2 3/8″ 8RD EUE	148
5	15.0-18.0	4.25	4.408	4.125	3.937	4.125
5	11.5-15.0	4.408	4.56	4.25	4.156	4.25
5 1/2	26
5 1/2	20.0-23.0	4.625	4.778	4.51	4.375	4.51	1.94
5 1/2	13.0-15.5	4.95	5.19	4.781	4.687	4.781
5 1/2	15.5-20.0	4.778	4.95	4.641	4.375	4.51
5 1/2	20.0-23.0	4.625	4.778	4.641	4.375	4.50	1.875	2 7/8″ 8RD EUE
5 1/2	20.0-23.0	4.625	4.778	4.51	4.375	4.51	1.94		177
6 5/8	24	5.83	5.937	5.656	5.5	5.656	2.38
7	38
7	20.0-26.0	6.276	6.456	6.087	5.75	5.968
5	15.0-18.0	4.276	4.408	4.13	3.99	4.13	1.81		204
7	17.0-20.0	6.456	6.578	6.266	6.156	6.187	2.25		148
7	32.0-35.0	5.938	6.135	5.656	5.5	5.656
							2.38		177
7	26.0-29.0	6.136	6.276	6.087	5.75	5.968			148
7	26.0-29.0	6.136	6.276	6.087	5.75	5.968	2.25		177
7 5/8	33.7-39.0	6.579	6.797	6.453	6.156	6.187	2.38		148
7 5/8	24.0-29.7	6.798	7.025	6.672	6.5	6.562
7 5/8	20.0-24.0	7.025	7.125	6.812	6.5	6.562
7 5/8	33.7-39	6.625	6.765	6.453	6.130	6.266	2.375
7 5/8	33.7-39	6.625	6.765	6.453	6.130	6.266	2.375	3 1/2″ 8RD EUE
8 5/8	44.0-49.0	7.511	7.625	7.31	7	7.31	3
8 5/8	32.0-40.0	7.725	7.921	7.53	7	7.31
8 5/8	20.0-28.0	8.017	8.191	7.78	7.5	7.78
8 5/8	57.4-60.7	7.062	7.25	6.985	6.812	6.968
9 5/8	47.0-53.5	8.535	8.681	8.21	8.12	8.21
9 5/8	40.0-47.0	8.681	8.835	8.43	8.12	8.21
9 5/8	29.3-36.0	8.921	9.063	8.59	8.59	8.37
9 5/8	40-47	8.681	8.835	8.437	8.12	8.218
10 3/4	40.5-55.5	9.75	10.05	9.5	9.25	9.375
11 3/4	38.0-65.0	10.68	11.15	10.375	10.13	10.25
11 3/4	60.0-83.0	10.19	10.772	10.063	9.813	9.937
13 3/8	48.0-72.0	12.35	12.715	12.12	11.87	12.12
16	75.0-102	14.75	15.125	14.5	14.25	14.38



• Usaldusväärne tihendusjõudlus
• Lihtne seadistada ja kätte saada
• Kõrge temperatuuri ja kõrge rõhu vastupidavus
• Korrosioonikindel
• Mitmekülgne, laia kasutusalaga





① Mitmeastmeline purustamine horisontaalsetes kaevudes

Peamine rakendus on tsooniline isoleerimine mitmeastmelise hüdraulilise purustamise ajal pikkades horisontaalsetes kaevuosades. Pakkija sulgeb ajutiselt korpuse, et luua isoleeritud tsoon purustamistöötluseks, seejärel saab selle välja freesida, et liikuda järgmisse etappi.

② Frac Packi lõpuleviimine

Seda saab kasutada tsoonilise isolatsioonipakendajana murdepakkide komplekteerimisel, kus purustamine ja killustiku pakkimine toimub sama reservuaari intervalli ulatuses.

③ Korpuse testimine

Väljavõetav pakkija võimaldab enne kaevu võrku viimist korpuse osade terviklikkust survekatsetada.

④ Stimuleerimine ümbrise kaudu

See võimaldab läbi korpuse läbi viia stimulatsiooniprotseduure, nagu purustamine või hapestamine, ilma puurtoruta.

⑤ Tsooniline isolatsioon tsementeerimiseks

Pakkija suudab tsementeerimise ajal tsoone isoleerida, et saavutada parem tsoonikatvus.

⑥ Korpuse lekete parandamine

Selle saab paigaldada korpuses oleva lekke või augu kohale, et taastada tsooniline isolatsioon, kuni kaevu saab ümber töötada.

VS{0}} peamised eelised on see, et see on puuritav ja taastatav, ei vaja toru pöörlemist ja sellel on kahesuunaline tihendus. See muudab selle väga mitmekülgseks paljude korpuse isoleerimise rakenduste jaoks lõpetamise ja kaevu sekkumise ajal.

Kui otsite oma ümbristööde jaoks usaldusväärset ja mitmekülgset tsooniisolatsiooni lahendust,VS-2 taaskasutatava korpuse pakkijavõib abi olla. VS{0}} on oma tõestatud kogemuse, kompaktse disaini ja täieliku taastatavusega optimaalne valik, et maksimeerida oma järgmise projekti töötõhusust ja säästa.
