Imemisvarras

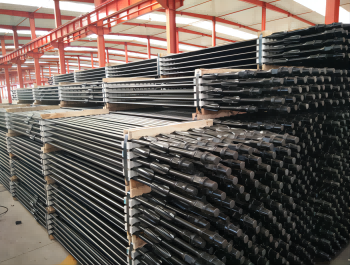

TheImemisvarrason kiirpumbaga õlitootmisseadmete oluline komponent. selle ülesandeks on ühendada ülaosas pumpamisseade ja allosas aukudega õlipump, edastades võimsust. Korpus on ümmargusest terasest valmistatud massiivne vardatükk, mille mõlemas otsas on suurendatud sepistatud pead, millel on ühenduskeermed ja ülaosas ristkülikukujulised mutrivõtmeplaadid. Kaks toodet on ühendatud nende väliskeermete vaheliste ühendustega. Sama diameetriga varraste ühendamiseks kasutatakse tavalisi ühendusi, erineva läbimõõduga varraste jaoks kasutatakse spetsiaalseid redutseerivaid liitmikke. Nöör koosneb pinnavardast, mida tuntakse poleeritud vardana, ja süvendusvarda komplektist. Ülemist komponenti nimetatakse poleeritud vardaks, mis koos täitekarbiga täidab kaevupea tihendamist.

Vigori omaimivarrason toodetud selliste standardite abil nagu API Specification 11B, uusim väljaanne ja AISI Steel Products. Kuid tegelikus tootmises ja kvaliteedikontrollis võtab Vigor kasutusele API standarditest kõrgemad tööstusstandardid. Kõik vardad on valmistatud kvaliteetsetest terasvarrastest, mis läbivad magnetosakeste testimise ja sirgendamise. Sepistamise käigus kuumutatakse selle otsad induktsioonahjudes, et tagada sepistatud tsooni optimaalne väsimuskindlus. Vigor tutvustab üksikasjalikult meie toodete tüüpe, API klassi, materjale, liitmikke ja tehnilisi näitajaid.

1. Tüübid

◆Imevardad:need on pikad terasvardad, mida kasutatakse naftakaevu pumba juhtimiseks, tõmmates õli või gaasi reservuaarist pinnale.

(1) Omadused: see on valmistatud süsinikterasest või legeerterasest ja on loodud vastu pidama kaevu söövitavatele ja abrasiivsetele tingimustele. Need on saadaval standardpikkuse ja läbimõõduga ning need tuleb valida kaevu sügavuse ja toodetava vedeliku tüübi alusel.

(2) Omadused: see on pumbaga ühendatud haakeseadise või keermega ning on konstrueeritud nii, et see oleks paindlik, et neelata kaevus olevaid koormusi ja pingeid. Need on tavaliselt valmistatud 40 või 80 torust, mis tagab kõrge tugevuse ja kaalu suhte ning on korrosioonikindel.

◆ Ponivardad:need on lühemad vardad, mida kasutatakse varda ja pumba ühendamiseks õlikaevus või selle pikkuse reguleerimiseks kaevus.

(1) Omadused: Pony vardad on loodud vastu pidama samadele söövitavatele ja abrasiivsetele tingimustele. Need on saadaval standardpikkuse ja läbimõõduga ning need tuleb valida kaevu sügavuse ja toodetava vedeliku tüübi alusel.

(2) Omadused: Poni vardad on konstrueeritud nii, et need oleksid reguleeritavad ja neid saab varda pikkuse reguleerimiseks sisestada või sealt eemaldada. Neid saab kasutada ka mitme varda ühendamiseks ning naftapuurkaevudes nende pikkuse reguleerimiseks ja mitme varda ühendamiseks.

2. API klass:

C-, D- ja K-klass on projekteeritud ja toodetud vastavalt American Petroleum Institute'i spetsifikatsioonile API Spec 11B, mis vastab ka Hiina tööstusstandardile SY/T5029.

(1) Klass C on valmistatud kvaliteetsest süsinikterasest või mangaanterasest, näiteks C-Mn terasest, tõmbetugevusega 620-794 MPa. sellel on mõõdukas tugevus, hea plastilisus ja suhteliselt hea korrosioonikindlus, mistõttu see sobib kasutamiseks nõrgalt happelises keskkonnas, põhjustamata sulfiidpinge pragunemist.

(2) Klass D on valmistatud süsinikterasest või legeerterasest, näiteks Cr-Mo terasest vardad, mille tõmbetugevus on kuni 794-965 MPa. Pärast kuumtöötlemist on sellel kõrge tugevus, hea plastilisus ja pikk kasutusiga, mis sobib kasutamiseks sügavamates kaevudes, kus korrosioon puudub või on väike.

(3) Klass K on valmistatud kõrge niklisisaldusega legeerterasest, nagu NC-Mo või Ni-Cr terasvardad, mille tõmbetugevus on 588-794 MPa. Sellel on ka mõõdukas tugevus, hea plastilisus ja suhteliselt hea korrosioonikindlus, mistõttu see sobib kasutamiseks happelises keskkonnas.

3. Materjal: AISI A-4130-M, A-4140-M, A-4142-M, A-4330-M, A-4138-M jne;

4. Ühendused (klass T ja SM)

(1) T-klassi haakeseadised on tavalise tugevusega haakeseadised, mida kasutatakse peamiselt kergete pumpamistingimuste korral. Nende minimaalne voolavuspiir on 75, 000 psi (umbes 515 MPa).

(2) SM-klassi ühendused on ülitugevad haakeseadised, mida kasutatakse peamiselt karmides pumpamistingimustes. Nende minimaalne voolavuspiir on palju suurem, 135, 000 psi (umbes 930 MPa).

Tüüp	75	78	90	96	97
AISI seeria	A-4330-M	A-4142-M	A-4320-M	A-4138-M	A-4330-M
API hinne	D Eriline	D sulam	D Eriline	Eriline	Eriline
Alumiiniumist	0.035 Maks.	0.035 Maks.	0.035 Maks.	0.035 Maks.	0.035 Maks.
Süsinik	0.3/0.34	0.38/0.45	0.18/0.24	0.36/0.45	0.28/0.35
Kroom	0.8/1.0	0.8/1.1	0.7/0.9	0.52/0.88	0.7/1.0
Kolumbium (nioobium)	-	-	-	0.02/0.045	-
Vask	0.35 Max	0.35 Max	0.35 Max	0.35 Max	0.35 Max
Mangaan	0.8/1.0	0.8/1.0	0.8/1.0	0.88/1.52	0.7/1.0
Molübdeen	0.2/0.3	0.15/0.25	0.2/0.3	0.25/0.35	0.2/0.3
Nikkel	1.65/2.0	0.45 Max	1.15/1.5	0.3 Maks.	1.65/2.0
Fosfor	0.035 Maks.	0.035 Maks.	0.025 Max	0.035 Maks.	0.035 Maks.
Räni	0.15/0.35	0.15/0.35	0.15/0.35	0.2/0.35	0.15/0.35
Väävel	0.04 Maks.	0.035 Maks.	0.025 Max	0.04 Maks.	0.04 Maks.
Vanaadium	0.04/0.09	0.02/0.07	0.04/0.09	0.04/0.09	0.04/0.09



Mehaanilised omadused (pärast normaliseeritud ja karastatud)



Tõmbetugevus Ksi (Mpa)	125/140 (861/965)	120/140 (827/965)	120/140 (827/965)	140/150 (965/1034)	140/150 (965/1034)
Min. Saagistugevus Ksi (Mpa)	100(689)	95(655)	95(655)	115(792)	115(792)
Min. pikenemine, 8 tolli,%	10	10	10	10	10
Min. Pindala vähendamine %	45	45	45	45	45

※Ülaltoodud tabelis on näidatud levinumad materjalid. Erisoovi korral võtke meiega kontrollimiseks ühendust.



Tehnilised parameetrid









Suurus (In.)	Varda OD (In.)	Õla OD (mm)	Keerme OD (In.)	Keerme pikkus (mm)	Iminari pikkus (jalga)	Ponivarda pikkus (jalga)
8/5	8/5	31.75	15/16	31.75	25,30	2,4,6,8,10
8/5	8/5	31.75	15/16	31.75
3/4	3/4	38.10	1-1/16	36.51
7/8	7/8	41.28	1-3/16	41.28
1	1	50.80	1-3/8	47.63
1-1/8	1-1/8	57.15	1-9/16	53.98



Varrasmuhvi materjali- ja mehaanilised omadused



• Keemiline koostis

Teras	C(%)	Mn (%)	Si(%)	Kr(%)	S(%)	P(%)	Cu(%)
AISI 1045	0.42~0.50	0.50~0.80	0.17~0.37	Väiksem või võrdne 0.25	Väiksem või võrdne 0.04	Väiksem või võrdne 0.04	Väiksem või võrdne 0.02
AISI 5140	0.37~0.45	0.50~0.8	0.20~0.40	0.80~1.10	Väiksem või võrdne 0.04	Väiksem või võrdne 0.04	Väiksem või võrdne 0.02



• Peamised mehaanilised omadused

Sidumisaste	Kõvadus	Minimaalne tõmbetugevus, Ksi (Mpa)	Pihustatava metallikihi paksus	Pinna karedus
T	56HRA ~ 62HRA	95(655)	/	Ra Väiksem või võrdne 3,175 μm
SM	Aluse kõvadus: 56HRA ~ 62HRA Pinna kõvadus: 595HV või suurem200	/	0.25~0.51	Ra Väiksem või võrdne 1,587 μm



rakendusi



(1) Pinnapumbaseadme ühendamine puuraugu õlipumbaga, jõu edastamine pumba käitamiseks ja toodetud vedelike tõstmiseks;

(2) toimib poleerimisvardana, liigub koos pumbaga üles ja alla, et võimaldada pumpamist;

(3) Õlipuuraugu samaaegne sulgemine.



KKK



K: Kas saate anda teavet oma varraste korrosioonikindluse ja mehaaniliste omaduste kohta?

V: Meie tooteid on põhjalikult testitud, et tagada suurepärane korrosioonikindlus ja suurepärased mehaanilised omadused. Üksikasju konkreetsete korrosioonikindluse ja mehaaniliste omaduste kohta saab nõudmisel esitada.

K: Kas saate esitada andmeid oma varraste tõmbetugevuse ja voolavuspiiri kohta?

V: Meie toodetel on kõrge tõmbetugevus ja voolavuspiir, mis vastavad täielikult API spetsifikatsioonide nõuetele. Spetsiifilised tõmbe- ja voolavuspiiri väärtused varieeruvad vastavalt klassile ja suurusele.

K: Kas pakute erinevate keermetüüpidega vardaid, et mahutada erinevaid maa-aluseid seadmeid?

V: Jah, pakume erinevate keermetüüpidega tooteid, mis sobivad erinevatele maa-alustele seadmetele. Levinud keermetüübid hõlmavad API tavalist lõime (N), API eriti laia lõime (X) ja API täisava keerme (FH).
